丙酮渦輪流量計的常見故障以及流量無數值顯示的解決方案
發表時間：2020-02-21 ??點擊次數：547? 技術支持：1560-1403-222

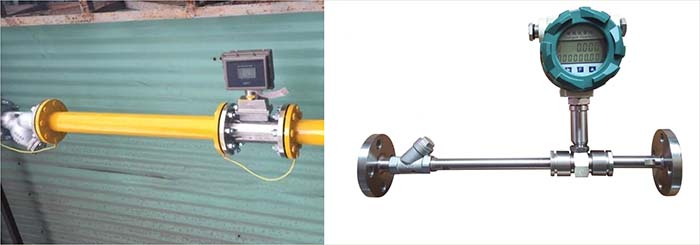

渦輪流量計有一個渦輪，在使用時需安裝在流體管道中，兩端由軸承支撐。當流體經過渦輪時，流體沖擊渦輪葉片，帶動渦輪葉片的轉動。其渦輪流量計的測量?jī)x，再通過渦輪葉片的角速度間接的測量流量其利用的方法是葉片的角速度與流體速度是成正比的。
其角速度是通過裝在機殼的傳感線圈檢測出來的，當渦輪葉片切割機殼內的**磁鋼產生的磁力線時，就會改變傳感線圈磁通量的變化。傳感線圈將檢測到的磁通周期變化信號送入到測量?jī)x的放大器，對信號進行放大、整形。
產生與流速成正比的脈沖信號，送入單位換算與流量計積算電路得到并顯示累積流量值；同時也將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。
丙酮渦輪流量計是一種速率式儀表，具有精度高，運動部件少，耐高壓，測量領域?qū)挘瑝毫p失小，維修方便等特點，只要確保正確的安裝和調試正常使用中是不會有測量誤差的。下面小編就和大家分享下，丙酮渦輪流量計出現故障時從哪些地方找原因，并盡快處理故障，確保正常運行。
丙酮渦輪流量計為什么不顯示流量？
丙酮渦輪流量計常見故障及解決方案
丙酮渦輪流量計常見故障及解決方案
一、流體正常流動時無顯示,總量計數器字?jǐn)?shù)不增加
1. 檢查電源線、保險絲、功能選擇開關和信號線有無斷路或接觸不良
2. 檢查顯示儀內部印刷版,接觸件等有無接觸不良
3. 檢查檢測線圈
4. 檢查傳感器內部故障,上述 1-3項檢查均確認正常或已排除故障,但仍存在故障現象,說明故障在傳感器流通通道內部,可檢查葉輪是否碰傳感器內壁,有無異物卡住,軸和軸承有無雜物卡住或斷裂現象解決方案
1. 用歐姆表排查故障點
2. 印刷板故障檢查可采用替換“備用版”法,換下故障板再作細致檢查
3. 做好檢測線圈在傳感器表體上位置標記,旋下檢測頭,用鐵片在檢測頭下快速移動,若計數器字?jǐn)?shù)不增加,則應 檢查線圈有無斷線和焊點脫焊
4. 去除異物,并清洗或更換損壞零件,復原后氣吹或手撥動葉輪,應無摩擦聲,更換軸承等零件后應重新校驗,求 得新的儀表系數。
丙酮渦輪流量計常見故障及解決方案
二、未作減小流量操作,但流量顯示卻逐漸下降
1. 過濾器是否堵塞,若過濾器壓差增大,說明雜物已堵塞
2. 流量傳感器管段上的閥門出現閥芯松動,閥門開度自動減少
3. 傳感器葉輪受雜物阻礙或軸承間隙進入異物,阻力增加而減速減慢解決方案
1. 消除過濾器
2. 從閥門手輪是否調節有效判斷,確認后再修理或更換
3. 卸下傳感器清除,必要時重新校驗
丙酮渦輪流量計常見故障及解決方案
三、流體不流動,流量顯示不為零,或顯示值不穩
1. 傳輸線屏蔽接地不良,外界干擾信號混入顯示儀輸入端
2. 管道振動,葉輪隨之抖動,產生誤信號
3. 截止閥關閉不嚴泄露所致,實際上儀表顯示泄漏量
4. 顯示儀內部線路板之間或電子元件變質損壞,產生的干擾解決方案
1. 檢查屏蔽層,顯示儀端子是否良好接地
2. 加固管線,或在傳感器前后加裝支架防止振動
3. 檢修或更換閥
4. 采取“短路法”或逐項逐個檢查,判斷干擾源,查出故障點
丙酮渦輪流量計常見故障及解決方案
四、顯示儀示值與經驗評估值差異顯著
1. 傳感器流通通道內部故障如受流體腐蝕, 磨損嚴重, 雜物阻礙使葉輪旋轉失常, 儀表系數變化葉片受腐蝕或沖擊, **變形,影響正常切割磁力線,檢測線圈輸出信號失常,儀表系數變化:流體溫度過高或過低,軸與軸承膨脹或 收縮,間隙變化過大導致葉輪旋轉失常,儀表系數變化。
2. 傳感器背壓不足,出現氣穴,影響葉輪旋轉
3. 管道流動方面的原因, 如未裝止回閥出現逆向流動旁通閥未關嚴, 有泄漏傳感器上游出現較大流速分布畸變:(如 因上游閥未全開引起的 ) 或出現脈動液體受溫度引起的粘度變化較大等
4. 顯示儀內部故障
5. 檢測器中永磁材料元件時效失磁,磁性減弱到一定程度也會影響測量值
6. 傳感器流過的實際流量已超出該傳感器規定的流量范圍解決方案
7. 查出故障原因,針對具體原因?qū)ふ覍?duì)策
8. 更換失磁元件
9. 更換合適的傳感器
