污水流量計是在管道式電磁流量計基礎上發展起來的一種新型流量測量儀表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大的特點。根據尼古拉磁原理及電磁原理，通過測量流體平均流速從而獲得流體流量。 污水流量計有常用的有三種，一種是不銹鋼渦輪流量計，達到衛生型要求，用于食品廠，制藥廠等純凈水的測量與控制，一種是智能四氟電磁流量計，可以耐溫120度，用于工業熱水測量與控制，液晶顯示瞬時流量和累積流量，測量精度高，帶4-20mA信號輸出，還有一種是渦街流量計可以測量熱水耐溫250度，用于鍋爐熱水的測量。測量熱水流量計的型號規格比較多，在選型時需要和銷售人員溝通，根據現場工控參數和成本核算選擇合適的型號。

污水流量計傳感器與轉換器是硫酸流量計的主要組成部分。
工作原理基于法拉第電磁感應電勢原理，當介質的導電率大于5μS/cm就可以對其進行體積流量的計量工作，其工作主要依賴于介質的感應電勢在勵磁電場的感應。
污水流量計-根據實際情況的選擇才是真正的服務到位。


合適的選型決定計量的可信度  為你帶來適宜的污水流量計類型：

污水流量計一體式和污水流量計分體式選擇
一體式流量計：即傳感器和轉換器組成一體。

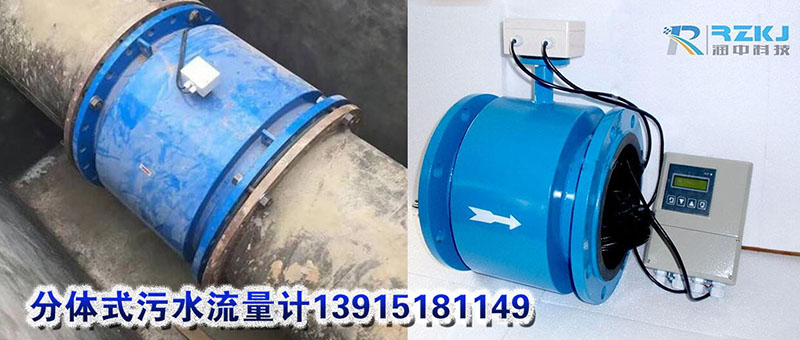

分體式流量計：分體型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。
現場環境較好的條件下，一般都是選用一體式電磁流量計。
出現下列情況一般選用分體式電磁流量計：
1.環境溫度或流量計轉換器表面受輻射溫度大于60℃。
2.管道震動較大的場合。
3.會對轉換器的鋁殼嚴重腐蝕性氣體的場合。
4.現場濕度較大或有腐蝕性氣體的場合。
5.流量計裝在高空或井下調試不方便的場合。
(分體式電磁流量計訂貨時應注明傳感器和轉換器的電纜連接距離，一般不超過20M，轉換器為壁掛式安裝。)

污水流量計安裝：
 1.安裝地點的選擇：

為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
（1）：盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器等），以免強磁場影響傳感器的工作磁場和流量信號。
（2）：應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
（3）：應盡量避免日曬雨淋，避免環境溫度高于60℃及濕度大于95%。
（4）：選擇便于維修，活動方便的地方。
（5）：流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量計下游側。

2.安裝要求：
為了您正確的測量，保證其計量的數值可信在選擇工藝管道安裝點時，應注意以下幾點要求：
（1）傳感器既可在直管段上安裝，即便是傾斜和垂直安裝也是可以滿足其計量需求的，施工的需求根據現場而定，主要遵守內腔電極處于同一水平線即可。
（2）介質在安裝位置應該滿管流動，可以有效的給電極接觸介質提供一個很好的計量環境，且需要保證滿管計量。
（3）對于液固兩相流體，zui好采用垂直安裝，是襯里的磨損面較為平均可以有效的延長工作時長。
（4）流量計安裝位置介質不滿時，如現場情況允許可以將后管段適當?shù)纳哌@樣使達到計量滿管的基本要求。
（5）修改管道的安裝方法：當介質流速達不到要求時，為使其能正常計量可以選擇變徑或者是將流量計的口徑遞減選擇，這樣可以有效保證計量儀表的正常計量。但前后直管段至少需滿足前直管段≥10DN后直管段≥5DN(DN為管徑)。

污水流量計口徑：

公稱直徑：DN指的是污水流量計的法蘭內孔公稱通徑（國標）；

管子選擇：

DN15流量計配Φ18管子；
DN20流量計配Φ25的管子；
DN25流量計配Φ32的管子；
DN32流量計配Φ38的管子；
DN40的流量計配Φ45的管子；
DN50的流量計配Φ57的管子；
DN65的流量計配Φ73的管子；
DN80的流量計配Φ89的管子；
DN100的流量計配Φ108的管子；
DN125的流量計配Φ133的管子；
DN150的流量計配Φ159的管子；
DN200的流量計配Φ219的管子；
DN250的流量計配Φ273的管子；
DN300的流量計配Φ325的管子。
流量范圍：任何流量計都有一個準確的計量范圍，所有需現場技術人員核算一下管道液體一小時流過多少立方的流量，得以保證根據實際的流量值選擇合適的口徑流量計，而不是依據現場的實際管道來選擇流量計的口徑。

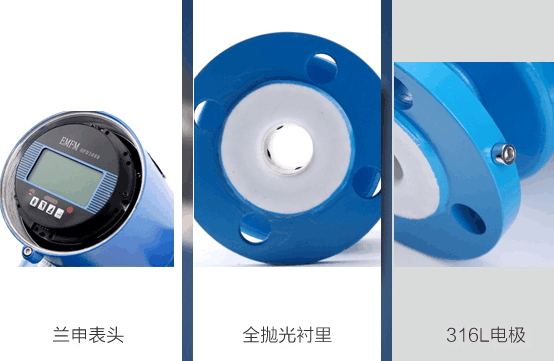

污水流量計是在管道式電磁流量計基礎上發展起來的一種新型流量測量儀表。污水流量計在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大的特點。根據尼古拉磁原理及電磁原理，通過測量流體平均流速從而獲得流體流量。特別是在帶壓開孔，帶壓安裝這一技術采用后，插入式電磁流量計可在不停水情況下安裝，也可在鑄鐵管道上和水泥管道上安裝，插入式電磁流量計研制成功為液體流量的檢測提供了一種新的方式。傳感器與轉換器是電磁流量計的主要組成部分。工作原理基于法拉第電磁感應電勢原理，當介質的導電率大于5μS/cm就可以對其進行體積流量的計量工作，其工作主要依賴于介質的感應電勢在勵磁電場的感應。通常使用于計量一般性的導電液體計量，因為內腔材質（可選襯里）的不同，可以使用于具有腐蝕性介質的計量，如酸堿類介質，相對應的是和介質直接接觸的電極（可選材質）也需要根據介質的不同，作出想對應的改變，除此之外還用于計量一般的液固兩相介質。

◆污水流量計特點：
   流量計在大管道流體流量檢測中具有顯著的安裝優勢與價格優勢特別在大于直徑300的管道上具有**的價格優勢。
◇轉換器部分采用優化設計，結構緊密，容易電氣安裝，調換方便，容易變更測量范圍。
◇應用"自動化歸零"原理，消除電化干擾信號，零點自穩。輸出信號與流速成線性關系
◇傳感器和轉換器具有多種防護等級有適應于潛水的IP65等級。
◇適合于水，污水，酸，強堿等導電率＞5μs/cm的液體流量檢測。特別適用于供水排水管道的流量測量。
◇由于沒有任何可移動部分，插入式電磁流量計無需維護。
◇由于流量的測量只與插入深度有關，故該流量計通用性很廣。
◇對液體沒有壓力損失，由于結構特別設計，可防止雜物的堵塞。
◇可進行在線帶壓拆裝。

◆原理
電磁感應流量計時按法拉第定律工作的。該定律指出任何導體垂直通過磁場時，產生的感應電勢與導體的運動速度成正比。
通常流量比速度重要，流量Q是平均流速V和流體截面A的乘積。即：Q=A*V  Q：m3/s   A：㎡   V：m/s  則V(m/s)=Q（m3/s）/A(㎡)




對插入式流量計來說，管路中導電的液體就是在磁場中運動的導體，其感應電勢與平均流量成正比，該電勢可由與磁場成直角并與流體方向成直角的兩根電極檢測出。


◆污水流量計結構：

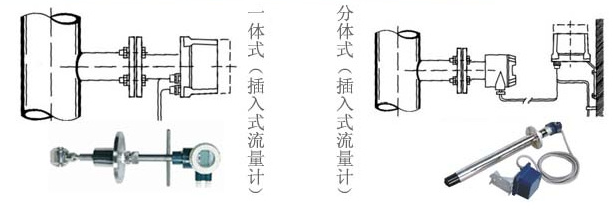

主要部件由傳感器和轉換器組成。根據防護等級及用戶要求不同分有傳感器與轉換器是一體式安裝和傳器與換器是分離安裝兩種形式。















1.一體式安裝是把傳感器和轉換器通過內部鏈接在一起，組成一體的。
2.分體式安裝是把傳感器和轉換器通過外部電纜連接，由這兩部分組成電磁流量計，傳感器可以長期潛在水中。

◆污水流量計安裝：
傳感器可以安裝在運行管道上的任何位置，為了無故障工作，傳感器必須完全充滿介質。為保測量的準確性，上游至少留五個直徑管段。在水平管道上應避免將傳感器安裝在管道的底部以防止沉淀，也不應有鐵磁性物質緊靠傳感器傳感器應遠離電磁場。不帶壓拆裝和可帶壓拆裝的安裝方式見圖所示。

◆RZ-LD

4	管道	Φd×s	Φd×s
3	管子	Φ76	Φ45
2	法蘭	Pg16Dg50	Pg16Dg40
1	流量計	L×Φ=182×Φ62	120×Φ38
名稱   型號		FM-M	FM-N

污水流量計安裝原則：保證電極插入管道內深度
H-（d-2s）10%
即A=182-（h+s）

7	管道	Φd×s
6	管子	Φ108
5	法蘭	Pg16Dg10
4	球閥	Q41F-16Dg100
3	過渡法蘭	Pg16Dg100·Φ76
2	密封件	Φ76×3
1	傳感器	L×Φ=600×Φ70

安裝原則：保證電極插入管道內深度
H=（d-2s）10%
即A=600-（h+s+280+90+9）

◆內部結構
1、CDL轉換器
2、轉換器外殼
3、密封圈
4、轉換器安裝板
5、帶傳感器法蘭的傳感外罩
6、帶法蘭的焊接緊固件
7、場線圈
8、測量電極
9、電源及信號電纜之電纜密封套

◆污水流量計

（速度=1m/s）

DN	m3/h	L/min	L/s
100	28.3	471	7.85
125	44.2	736	12.3
150	63.6	1060.3	17.7
200	113.1	1855.0	31.42
250	176.7	2945.2	49.09
300	254.5	4241.2	70.69
350	346.4	5772.7	90.21
400	452.4	7540	125.66
500	706.9	11781	196.35
600	1017.9	16965	282.74
700	1385.4	23091	384.85
800	1809.6	30159	502.65
900	2290.2	38170	636.17
1000	2827.4	47124	785.40

污水流量計總結：

目前，電磁流量計作為測量污水流量的**產品，已經**應用于石油、化工、冶金、電國、供水、水處理、環保等行業，它的性能價格較好，并且易于安裝等優點，贏得廣大用戶的**贊譽，早年使用的插入式渦輪流量計、渦街流量計、阿扭巴流量計和孔板流量計等已被電磁流量計所取代。它已成為水流量計量的道選儀表。

四、污水流量計特點：
1. 全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
2. 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
3. 采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
4. 采用SMD器件和表面貼裝(SMT)技術，電路可靠性高。
5. 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
6. 在現場可根據用戶實際需要在線修改量程。
7. 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
8. 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
9. 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。(選配)
10. 具有自檢與自論斷功能。
11. 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制(選配)
12. 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。(選配)
13. 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能(選配)。
