超聲波液位計是一系列非接觸，高可靠、低價格、免維護的物位儀，它徹底解決了由壓力變送器、電容式浮子式等測量方式帶來的纏繞、泄露、接觸介質、昂貴的維護等麻煩，超聲波液位計不必接觸工業介質就能夠滿足大多數密閉或者敞開容器里的物位測量要求，如今，隨著科學技術的發展，超聲波系列的物位測量儀器可以測量幾厘米到幾十厘米的范圍，而且在惡劣條件下也表現出了非凡的能力。以煤為原料的氮肥廠其造氣污水一般都采用污水閉路循環技術。由于污水中含有氰化物、硫化物等多種化學物質,且水溫和濁度都非常高,因此,該污水以及霧汽都具有很強的腐蝕性,使得在污水池上所配備的常規接觸式液位檢測儀表壽命大大縮短。又因液位檢測不準,常發生污水溢池或抽干現象,從而影響生產,同時給崗位操作人員和儀表維修人員帶來很大不便。為了解決上述問題,經反復研究論證,決定采用超聲波液位測量技術。通過對超聲波液位檢測產品的綜合對比評價,選用了一體式超聲波液位計。

　　1工作原理及主要性能特點
　　1.1工作原理

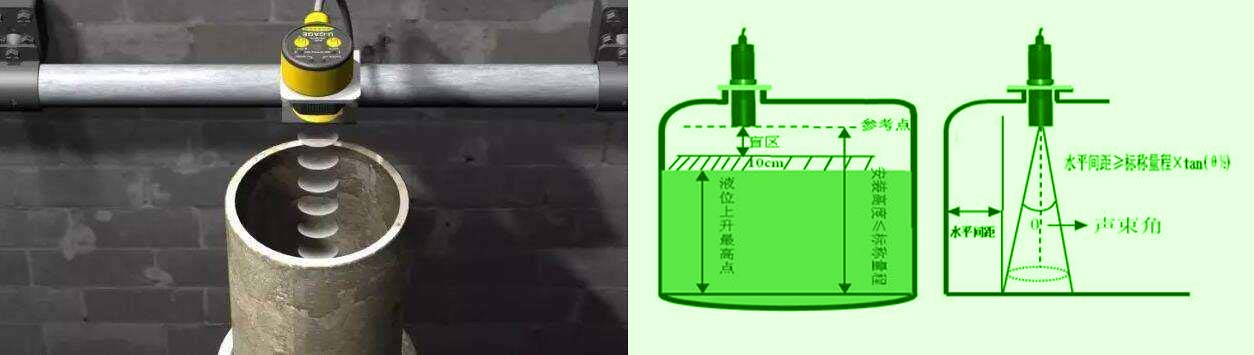

超聲波液位計垂直于被測物體表面安裝,它使用高功率電壓振蕩器作為探頭,定期向被測物體表面發射脈沖超聲波。超聲波傳感器接收到從被測物位表面反射回的信號,該信號經過變送器電路的選擇和處理,得出超聲波脈沖從發出到返回這一過程所需的時間。依據此時間變送器計算出被測物從表面到傳感器的距離,并輸出標準信號(4～20mA)。由DC來完成液位的遠傳顯示、記錄、報警聯鎖及液位自調功能。
　　1.2主要性能及特點
　　(1)非接觸測量原理使機械結構件不受被測介質的影響。
　　(2)變送器可在任何物位高度下進行調整。(3)小的發射角度使變送器在狹窄的空間內也能正常測量。
　　(4)具有較低的發射頻率和大范圍量程,能使超聲波穿過濃厚的煙氣、水蒸氣和各種泡沫。
　　(5)發射頻率與量程相適應。超聲波變送器的測量范圍依賴于測量環境,不同的發射頻率可彌補測量范圍的變化。
　　(6)具有可編程性能的模擬輸出和繼電器各種輸出功能。
(7)預設十幾種罐體截面數據,可直接進行體積和流量測量。

　　2變送器的調校、安裝和投運
　　2.1調校方法
　　該超聲波變送器的調校比較簡單、直觀,容易操作。具體方法如下:*先選定1個能反射超聲波的平面,把它作為1個假定的參考被測物位面(例如一段墻壁),然后,按照說明書的要求供電,使超聲波液位計啟動。設液面在零位時,變送器安裝位置到液面的距離為H,液面在全滿(****)時變送器安裝位置到液面的距離為h(h應大于該變送器的測量死區)。
　　(1)零點調整
①把變送器放到液面在零位時的距離位置

　　2.2安裝與投運
　　超聲波液位計的安裝非常簡單,與設備的連接有螺紋和法蘭2種,應根據儀表選型和廠家安裝要求選用。為了確保測量精度、消除外界干擾、保證儀器正常運行,安裝時應注意以下問題。
　　(1)在超聲波液位計的傳送通道上,要保證沒有任何突出物體,如冷卻管、進出水管、支柱、溫度套管等,因?yàn)樗鼈兌寄軗踝〕暡ā?br /> 　　(2)因?yàn)橐后w總是水平的,所以變送器應垂直安裝,大傾斜不超過±(2°～3°)。
　　(3)法蘭連接的引出短管應為剛性,邊緣部分不影響超聲波的發射。
　　(4)露天安裝的變送器要注意防風,以避免上(見圖1)。
　　②把調整用的專用磁棒放在變送器調零位置上,此時,變送器內部調零用的干簧管觸點閉合,變送器進行自動調零。
　　③當變送器輸出為4mA時,快速移開磁棒,此時調零工作結束。
　　(2)量程調整
　　①把變送器放到液面在全滿時的距離位置上(見圖2)。
　　②把調整用的專用磁棒放在超聲波液位計量程調整位置上,此時, 超聲波液位計內部量程調整用的干簧管觸點閉合,變送器進行自動量程調節。
　　③當變送器輸出為20mA時,快速移開磁棒,結束量程調整工作。
(3)分程校驗按照圖3所示變送器位置與輸出的關系,從0到****依次校驗1遍,以進一步確認其測量精度。風力影響測量精度。該變送器按實際使用要求校驗、安裝完畢后,便可直接投入運行。

　　3超聲檢測的優點
　　實踐證明,它與常規接觸式液位測量技術相比有如下優點。
　　(1)以前的污水池液位檢測無論采用靜壓投入式變送器還是電容式液位變送器,使用壽命都不到半年,維修費用極高。超聲波液位計因采用非接觸方式測量,大大提高了檢測裝置的使用壽命和可靠性,降低了故障率,有效地保證了相關設備和生產的安全。
　　(2)該超聲波液位計無可動機械部件,采用可編程軟件輸出,減少了維護量,維修費用大大降低。
　　(3)與其它儀表相比,抗干擾性強,檢測響應速度快且可調。在儀表面板上設有狀態指示燈,便于監視運行,判定和排除故障。
